수직 모션 시스템의 엘리베이터 플랫 이동 케이블의 주요 성능 특징
도체 구성 및 가닥 수가 중요한 이유

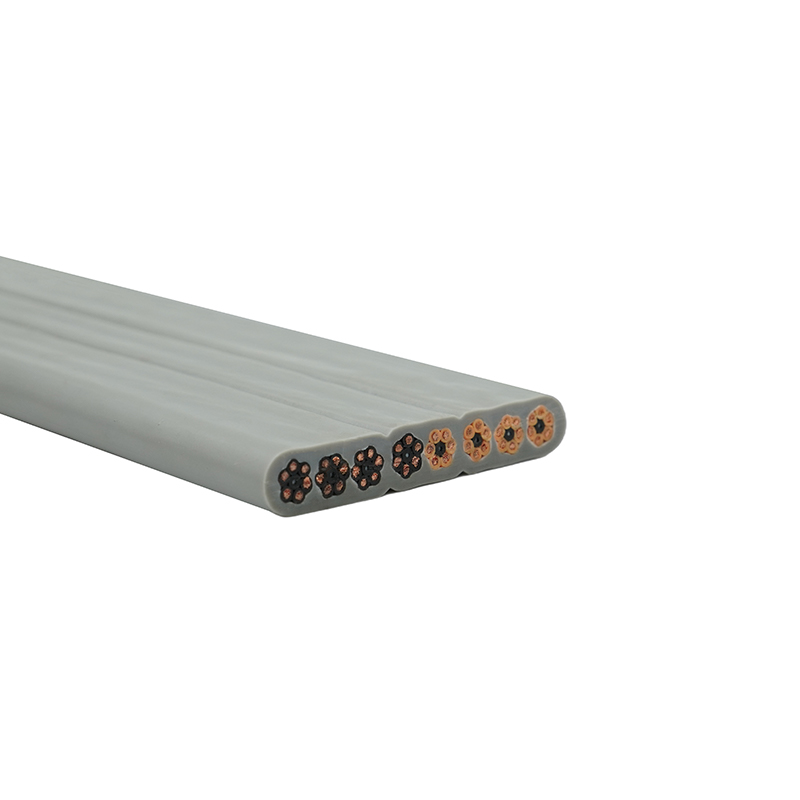

엘리베이터 플랫 이동 케이블 지속적인 수직 운동과 빈번한 굴곡을 견디기 위해 미세한 연선 구리 도체를 사용합니다. 스트랜드 수를 늘리면 각 개별 필라멘트의 굽힘 응력이 감소하여 주기적인 부하에서 도체가 파손될 가능성이 낮아집니다. 시브 지점에서 굽힘 반경이 빡빡하거나 케이블이 작은 릴에 감겨 있는 애플리케이션의 경우 매우 미세한 연선과 균형 잡힌 레이 방향이 내부 프레팅을 줄이고 케이블 수명 동안 일관된 접촉 저항을 유지하는 데 도움이 됩니다.
평면 기하학: 공간 효율성과 기계적 거동
샤프트 공간 사용을 최소화하고 수직 이동 중 비틀림이나 엉킴을 방지하기 위해 평평한 단면이 선택되었습니다. 평평한 구조는 원형 케이블에 비해 케이블의 중립 축과 굽힘 특성을 변경합니다. 개별 도체 경로를 안정적으로 유지하면서 전체 구성을 더 작게 만들 수 있습니다. 그러나 평평한 형상은 극한 굽힘에서 도체 간 절연체에 전단력을 집중시키므로 설계자는 장기간 사용 시 박리를 방지하기 위해 층간 접착력, 절연체 두께 및 변형 완화 기능을 확인해야 합니다.
외장 재료 및 환경 탄력성
피복 선택(일반적으로 내유성 PVC 또는 노화 방지 고무 화합물)에 따라 샤프트 오염 물질, 습도 및 온도 순환에 대한 케이블의 저항이 직접적으로 결정됩니다. PVC 화합물은 일관된 유전 성능과 압출 용이성을 제공하는 반면, 고무 외피는 우수한 저온 유연성과 기계적 인성을 제공합니다. 유압 장비가 있는 엘리베이터 샤프트에서는 부풀어 오르거나 부드러워지는 것을 방지하기 위해 내유성 제제를 선택하십시오. 유리 패널이나 강한 오존을 통해 UV에 노출된 샤프트의 경우 수명을 연장하기 위해 오존 방지제와 고무 혼합물을 선호합니다.
신호 무결성 및 통합 데이터 쌍(Cat6 플랫 옵션)

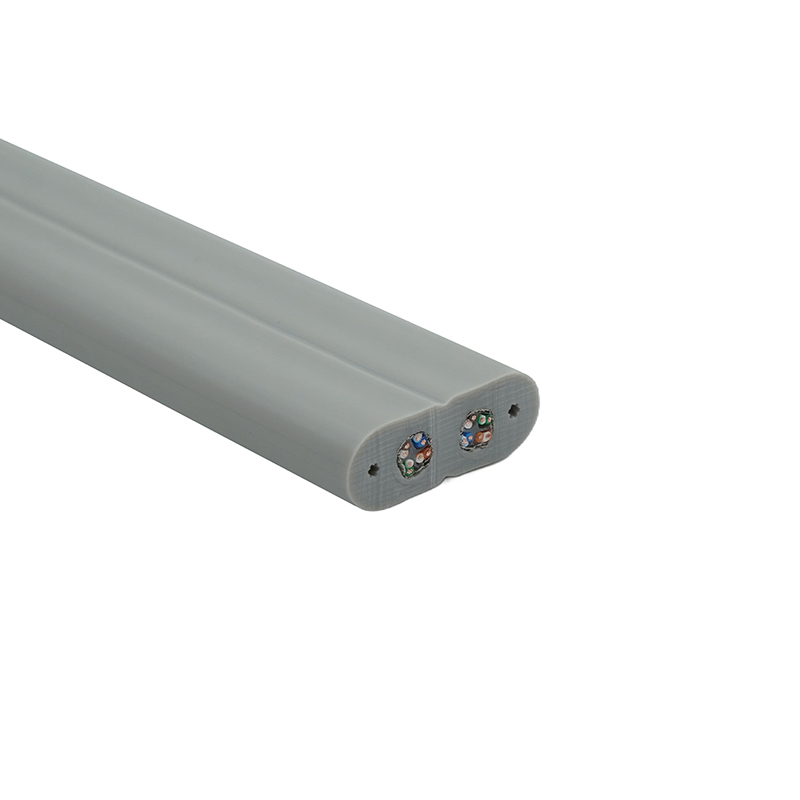

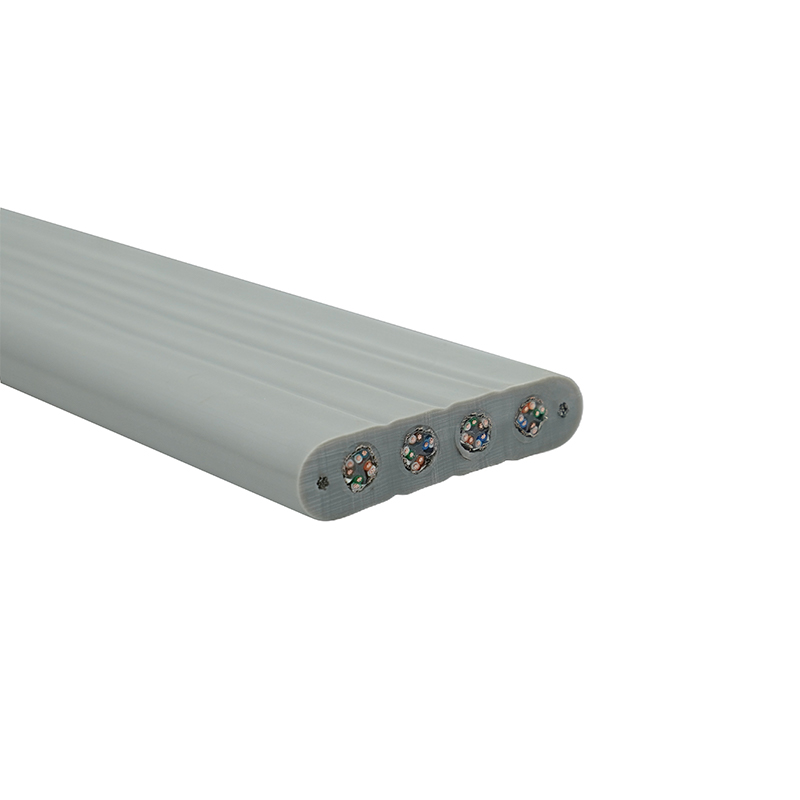

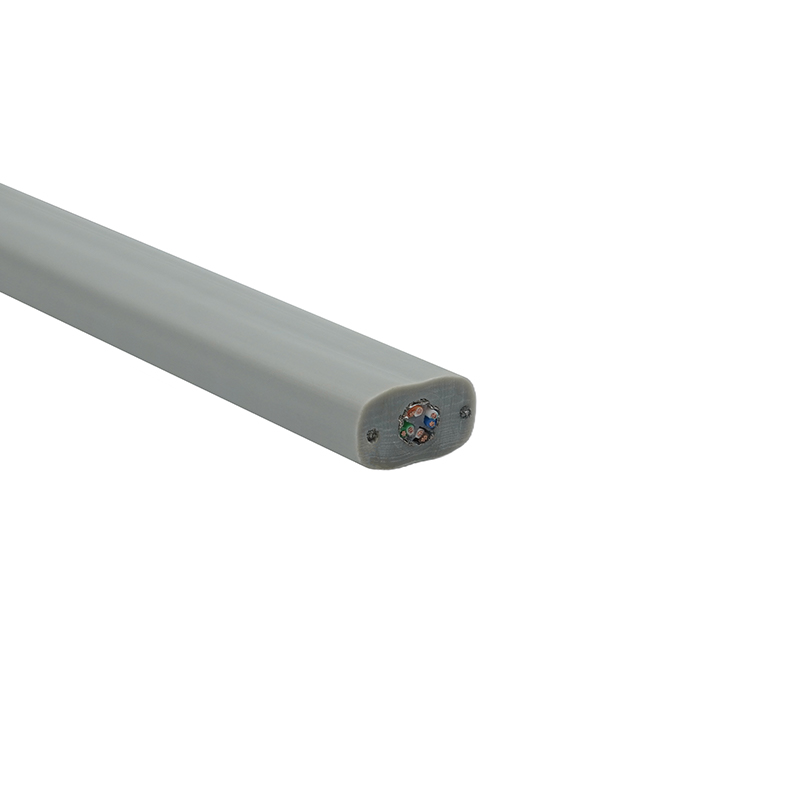

현대식 엘리베이터 시스템은 전력, 제어 및 고속 데이터 채널을 결합합니다. Cat6 스타일 플랫 페어를 통합하려면 누화를 제한하고 근단/원단 반사 손실(NEXT/FLR) 성능을 유지하기 위해 제어된 페어 형상, 일관된 페어 트위스트 및 전원 도체와의 세심한 분리가 필요합니다. 플랫 Cat6 엘리베이터 케이블을 지정할 때 1~250MHz에 대한 임피던스 보고서, 쌍간 커플링 수 및 플렉스 사이클 후 샘플 연속성 테스트를 요청하여 데이터 성능이 기계적 응력을 견디는지 확인하십시오.
기계적 보호, 내마모성 및 샤프트 장착
도르래 가장자리, 가이드 레일 또는 먼지가 많은 환경으로 인한 마모는 빈번한 고장 메커니즘입니다. 강화된 외부 레이어가 있는 케이블을 선택하거나 알려진 마모 지점에 외부 마모 슬리브를 추가하는 것을 고려하십시오. 장착 하드웨어(클램프, 가이드 및 고리)는 평면 프로파일에 맞게 선택해야 합니다. 둥근 클램프나 라인이 있는 채널은 포인트 로딩을 줄입니다. 보호 장치를 추가하면 굽힘 반경 요구 사항이 변경되고 강성이 추가될 수 있습니다. 설치하기 전에 대표적인 동작 프로필에 따라 어셈블리를 검증하십시오.
전기 안전 및 화재 성능
엘리베이터 케이블은 설치 관할 구역의 건축 법규와 관련된 화재, 연기 및 독성 표준을 충족해야 합니다. 난연성 제제와 저연, 무할로겐(LSZH) 대안은 화재 발생 시 위험을 줄입니다. 항상 필요한 화재 성능을 확인하고 공급업체에 수직 화염 확산 및 연기 방출과 같은 테스트 데이터를 요청하십시오. 유연성이나 내유성을 향상시키는 피복 제제가 화염 거동에 영향을 미칠 수 있기 때문입니다.
피로 테스트 및 수명주기 검증
엘리베이터의 예상 스트로크 길이, 속도 및 사이클 수를 에뮬레이트하는 플렉스 수명 테스트를 지정합니다. 표준화된 실험실 데이터는 유용하지만 설비의 실제 모션 프로파일을 반영하는 듀티 사이클 테스트를 대체할 수 있는 것은 없습니다. 정의된 사이클 수 전후의 도체 무결성, 절연 저항 및 신호 전송을 보여주는 테스트 보고서를 요청합니다. 테스트 주기를 예상 연간 주기와 비교하여 교체 간격을 추정하고 예방 유지 관리를 계획합니다.
차폐, 접지 및 EMI 고려 사항

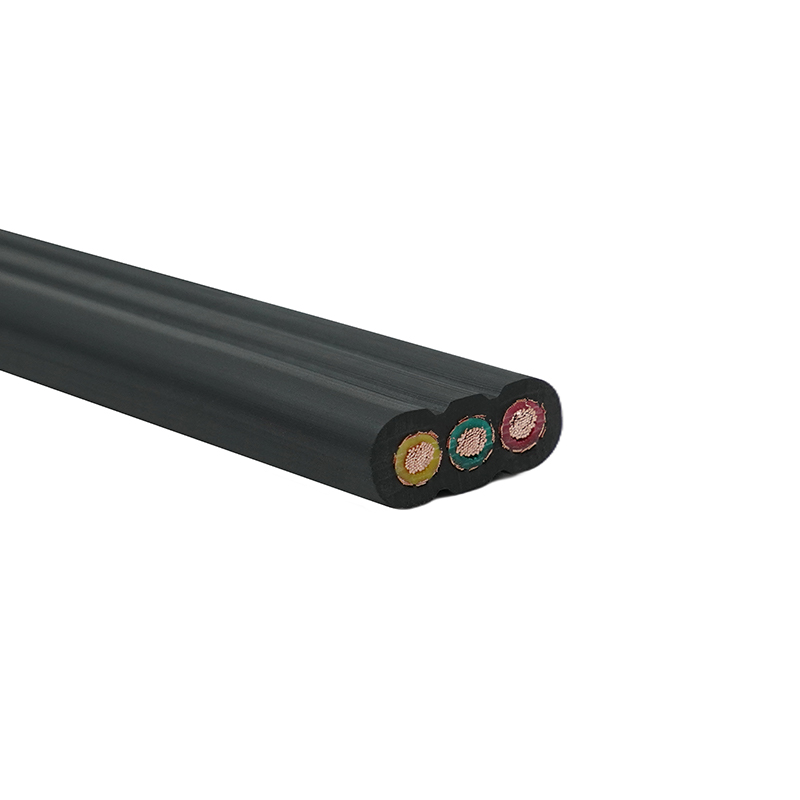

민감한 모니터링 또는 통신 라인이 전원과 함께 실행되는 경우 통합 차폐 또는 개별 차폐 쌍이 전자기 간섭을 최소화합니다. 플랫 케이블에는 포일 또는 브레이드 쉴드가 포함될 수 있지만 효율성을 유지하려면 케이블 경로를 따라 쉴드 종단 처리와 지속적인 접지가 필수적입니다. 케이블의 차폐 범위 비율과 저항을 평가합니다. 구부러지는 동안 종단이 불량하거나 간헐적으로 쉴드 접촉이 발생하면 외부 소음원에 대한 내성이 저하됩니다.
검사, 유지보수 및 현장 진단
- 육안 검사 - 피복 절단, 찌그러진 자국, 화학적 공격이나 오존 노출을 나타내는 표면 경화 또는 변색을 확인합니다.
- 굽힘 테스트 - 약한 냉간 굽힘을 수행하여 취성을 감지합니다. 유연성 감소로 인해 하중이 가해지면 균열이 발생하는 경우가 많습니다.
- 전기 점검 - 각 도체의 절연 저항 및 연속성을 측정하고 예정된 주기 또는 의심스러운 이벤트 후에 차폐 연속성을 측정합니다.
- 기록 보관 - 향후 사양 및 조달을 개선하기 위해 케이블 경로, 식별된 마모 지점 및 교체 내역을 문서화합니다.
공급업체 자격, 인증 및 추적성
CCC, UL, ISO9001 및 CE 인증을 보유한 공급업체는 일반적으로 일관된 생산 관리 및 관련 테스트 연구소에 대한 액세스를 입증합니다. 중요한 엘리베이터 시스템의 경우 자재 추적성, 굴곡 및 화염 성능에 대한 샘플 테스트 결과, 공장 검사 옵션이 필요합니다. 맞춤주문시 엘리베이터 플랫 이동 케이블 , 대량 생산 납품 시 예상치 못한 일을 방지하려면 서명된 테스트 결과와 함께 프로토타입을 실행해야 합니다.
빠른 비교: 엘리베이터 플랫 케이블용 PVC 외장과 고무 외장
| 재산 | PVC | 고무 |
| 저온 유연성 | 적당~보통 | 슈페리어 |
| 오일 및 유압유 저항 | 가변적; 특수 화합물 필요 | 일반적으로 NBR 블렌드를 사용하면 더 좋습니다. |
| 노화 및 내오존성 | 안정제와 함께 사용하면 좋음 | 오존 방지제와 함께 배합하면 탁월함 |
| 화염 및 연기 성능 | 난연성을 위해 쉽게 제형화됨 | 가능하지만 특정 공식이 필요함 |
엘리베이터 프로젝트를 위한 실용적인 조달 팁
케이블 공급업체에 의뢰하기 전에 엘리베이터의 스트로크 길이, 속도, 환경 및 예상 주기 수를 조정하세요. 전기적 및 기계적 성능 모두에 대해 테스트된 샘플 길이를 요청하고, 문서화된 굴곡 및 화염 테스트 결과를 요구하고, 통합 데이터 채널이 필요한 경우 차폐 및 쌍 성능을 확인하십시오. Cat6 플랫 엘리베이터 케이블 또는 내유성 강화와 같은 특수한 요구 사항의 경우 맞춤형 이동식 케이블에 경험이 있고 전체 생산에 앞서 추적 가능한 테스트 인증서와 대표 샘플을 제공할 수 있는 제조업체와 협력하세요.
