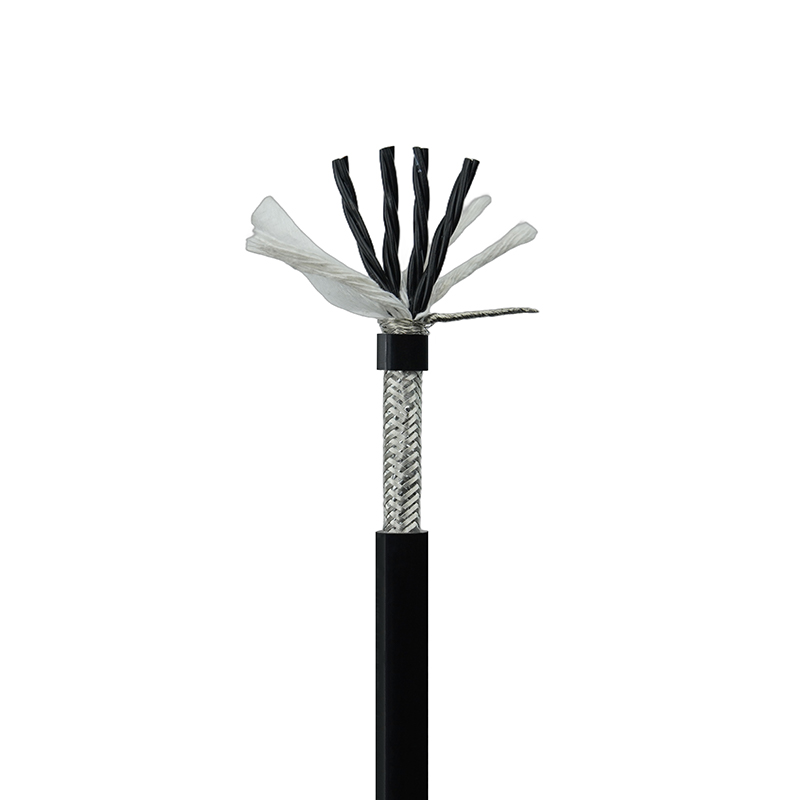

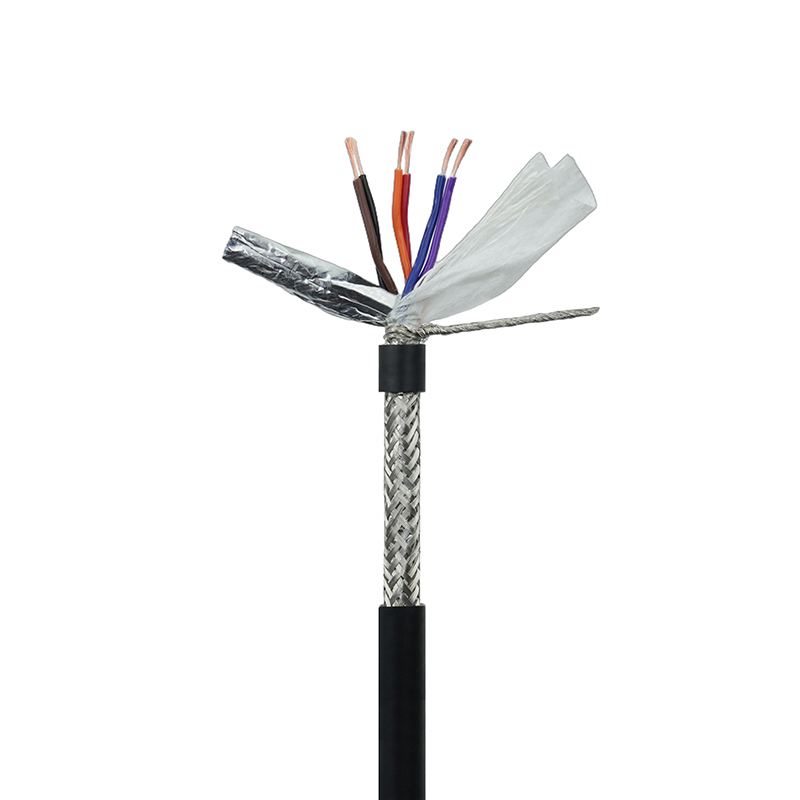

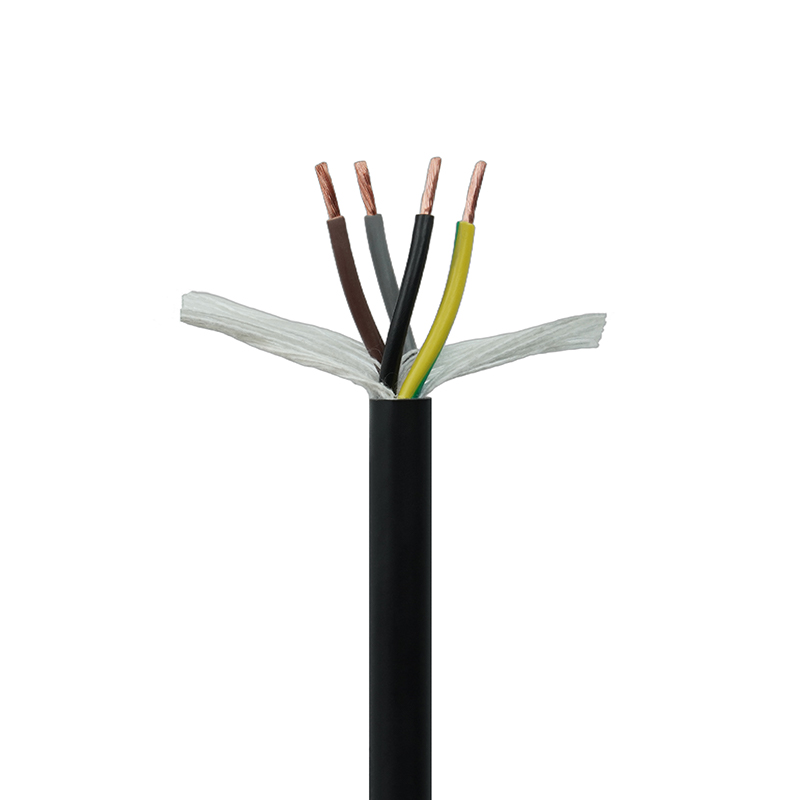

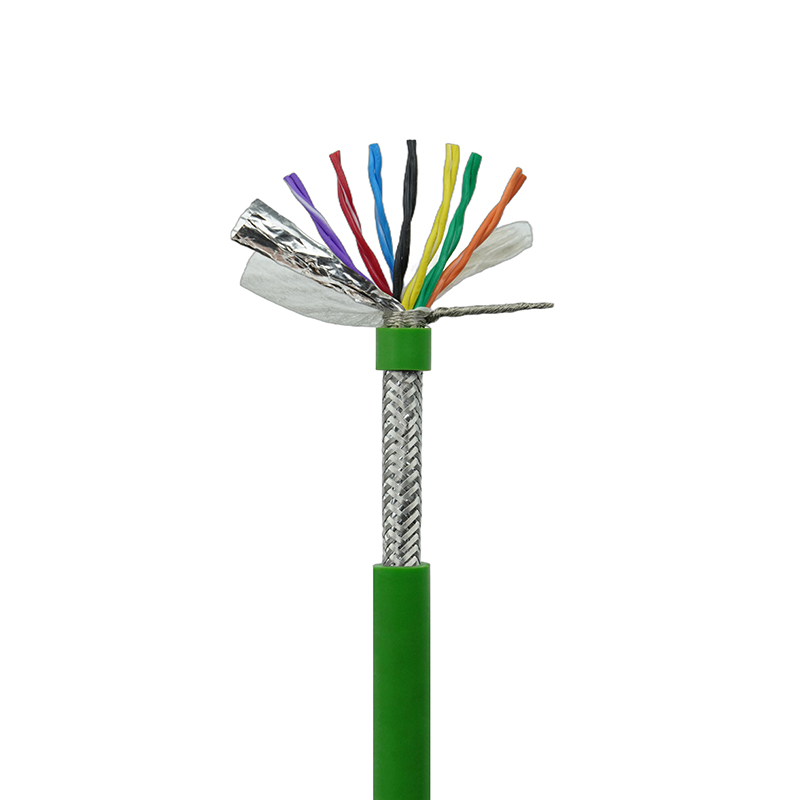

기계 설계 드래그 체인 케이블
드래그 체인 케이블은 종종 가혹한 산업 환경에서 지속적인 굴곡과 비틀림을 견디도록 설계되었습니다. 기계적 성능은 도체 구성 및 절연 재료에 크게 의존합니다. 미세한 연선 도체는 기계적 응력을 고르게 분산시키고 반복 굽힘 중에 파손 위험을 줄여주기 때문에 고굴절 응용 분야에 선호됩니다.
PUR 또는 TPE와 같은 절연 재료는 내마모성과 화학적 안정성을 모두 제공합니다. 드래그 체인의 굽힘 반경과 케이블 레이아웃을 적절하게 선택하는 것이 중요합니다. 잘못된 설치로 인해 도체 피로, 절연 균열 및 신호 저하가 가속화될 수 있습니다.
하이플렉스 케이블 자동화 애플리케이션
반복적인 움직임과 좁은 굽힘 반경이 일반적인 로봇 팔, 자동 컨베이어 및 CNC 기계에는 하이플렉스 케이블이 필수적입니다. 이 케이블은 수백만 번의 플렉스 사이클 동안 전기적, 기계적 무결성을 유지하도록 설계되었습니다.
주요 고려 사항은 다음과 같습니다.
- 유연성과 피로 저항을 향상시키기 위해 미세하게 연선된 구리 도체를 사용합니다.
- 마모, 오일 및 UV 노출을 견딜 수 있는 PUR 또는 탄성 단열재를 선택합니다.
- 케이블 라우팅을 보장하면 과도한 비틀림과 날카로운 구부러짐을 방지할 수 있습니다.
유연한 체인 케이블 선택 기준
선택 시 유연한 체인 케이블 , 여러 매개변수가 성능과 수명에 영향을 미칩니다. 도체 단면적은 전류 전달 용량에 영향을 미치며, 가닥 수는 굽힘 탄력성을 결정합니다. 외부 재킷은 기계적 마모와 습기, 오일, 극한 온도와 같은 환경 요인을 견뎌야 합니다.
이동 길이, 굴곡 반경, 이동 속도 등 체인 시스템의 동적 특성에 케이블을 맞추는 것도 중요합니다. 내마모성을 강화하고 드래그 체인 내부의 마찰을 줄이기 위해 특수 코팅이나 보강재를 적용할 수 있습니다.
하이플렉스와 스탠다드 비교 유연한 케이블
모든 유연한 케이블이 고주기 애플리케이션용으로 설계된 것은 아닙니다. 비교 개요에서는 중요한 차이점을 강조합니다.
| 특징 | 표준 유연한 케이블 | 하이플렉스 케이블 |
| 도체 유형 | 좌초 | 미세한 연선 또는 초미세 연선 |
| 벤드 사이클 | ~50,000 | >1,000,000 |
| 단열재 | PVC | PUR, TPE 또는 엘라스토머 |
| 일반적인 응용 분야 | 고정식 또는 저운동 시스템 | 로봇 공학, CNC 기계, 드래그 체인 |
드래그 체인 케이블의 유지 관리 및 문제 해결
고품질의 유연한 케이블과 고플렉스 케이블이라도 장기적인 성능을 보장하려면 정기적인 검사와 유지 관리가 필요합니다. 일반적인 문제로는 절연 마모, 도체 피로, 신호 라인 간섭 등이 있습니다.
- 케이블의 구부러진 지점과 부착 부위에 마모 또는 균열이 있는지 검사하십시오.
- 드래그 체인 내의 케이블 경로에 장애물과 장력 변화가 없는지 확인하십시오.
- 기계 가동 중단 및 전기적 고장을 방지하려면 손상된 부분을 즉시 교체하십시오.
- EMI가 높은 환경에서 데이터 전송에 사용되는 유연한 체인 케이블의 차폐 무결성을 확인하십시오.
유연한 케이블에 대한 고급 설계 고려 사항
고급 유연한 케이블에는 비틀림 저항, 저마찰 코팅 및 최적화된 도체 배치 패턴과 같은 추가 기능이 포함될 수 있습니다. 이러한 향상된 기능은 고속 또는 고주파 응용 분야에서 서비스 수명을 늘리고 유지 관리를 줄입니다.
또한 일부 하이플렉스 케이블은 복잡한 기계 설정에서 설치, 문제 해결 및 교체를 단순화하기 위해 모듈식 코어 또는 색상으로 구분된 가닥으로 설계되었습니다.
