도체 설계 및 유연성: 가닥 수, 직경 및 절충

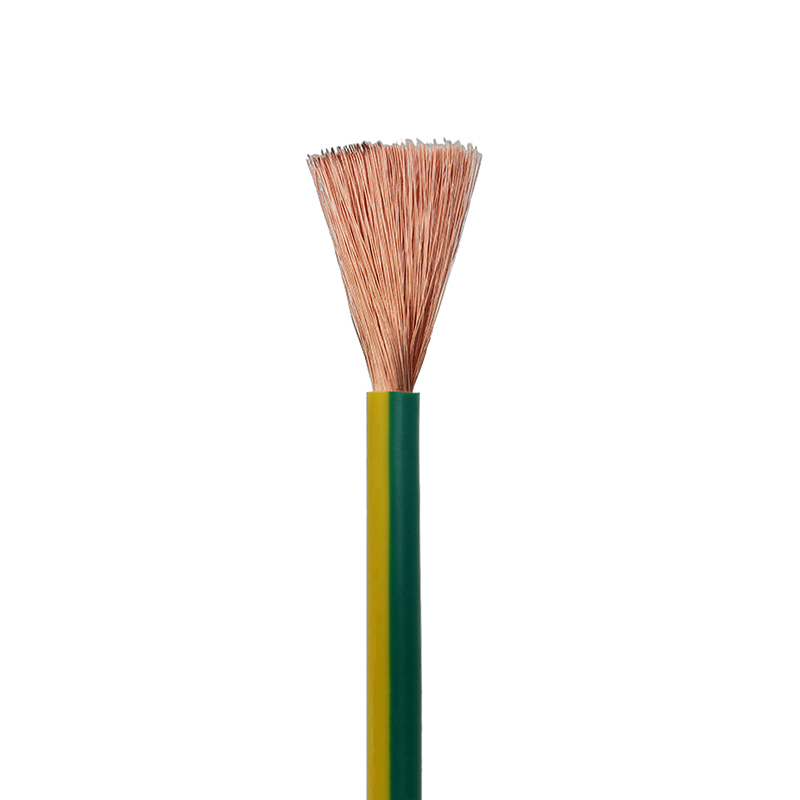

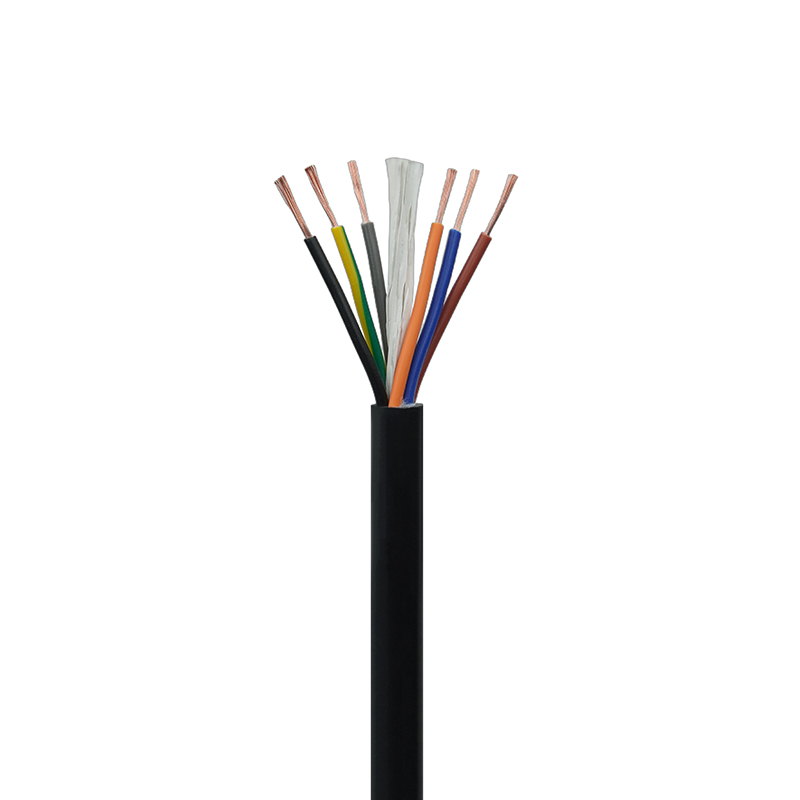

에 대한 구리 코어 PVC 절연 및 피복 케이블 기계적 및 전기적 동작은 도체의 기하학적 구조에서 시작됩니다. 스트랜드 수를 늘리면(가는 스트랜드가 많음 대 두꺼운 스트랜드가 거의 없음) 반복되는 굴곡 사이클에서 유연성과 피로 수명이 향상되지만, 표면 산화 및 종단의 접촉 면적으로 인해 DC 저항이 약간 변경됩니다. 움직이는 기계나 로봇 공학에 사용되는 유연한 차폐 케이블의 실제적인 측면에서 설계자는 일반적으로 클래스 2/5 연선에서 더 미세한 클래스 6/7 연선으로 이동합니다. 이는 최소 굽힘 반경을 줄이고 반복적인 굴곡에 따른 도체 가공 경화를 극적으로 낮춥니다.

실제 선택 규칙

• 케이블이 지속적으로 구부러져야 하는 경우(예: 드래그 체인) 더 높은 가닥 수를 선택하고 굴곡 수명을 100만 주기 이상으로 평가합니다.
• 에 대한 fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• 전압 강하를 고려하여 크기를 정할 때는 작동 온도(실내 온도가 아님)에서 도체 저항을 사용하십시오. 연선 도체는 부하가 있을 때 더 빨리 따뜻해집니다.

절연 두께, 정격 전압 및 열 고려사항

PVC 절연 시스템은 전기적 내구성과 열 등급에 따라 지정됩니다. 두께는 절연 강도에 직접적인 영향을 미치지만 화합물의 열 특성에 따라 전류 전달 용량과 허용되는 주변 환경이 결정됩니다. 열원 근처에서 사용되는 차폐형 유연성 케이블의 경우 더 높은 연속 작동 온도(예: 90°C 등급 화합물)를 위해 제작된 PVC 화합물을 선택하고 일시적인 과전압 마진을 위해 더 두꺼운 절연체를 고려하십시오.

성능 향상을 위한 설계 팁

• 의도한 전압 등급에 대해 IEC/NEC 표에 따라 절연 두께를 지정하고 과도 보호가 중요한 경우 10~20%를 추가합니다.
• 열 방출이 제한된 경우(묶음 케이블) 전류 용량을 낮추고 PVC 혼합물의 열 안정제를 고려하십시오.
• UV 안정화 PVC 제제 또는 추가 외부 재킷은 야외 활동에 도움이 됩니다. 그렇지 않으면 PVC가 장시간 UV에 노출되면 부서지기 쉽습니다.

피복재, 난연성 및 내환경성

표준 PVC 외장은 우수한 내마모성과 비용 효율성을 제공하지만 복합 제제로 인해 가연성, 연기 밀도 및 독성이 제어됩니다. 산업 및 공공 장소 응용 분야의 경우 LSZH(저연 무할로겐) 대안이 필요한 경우가 있습니다. 그러나 LSZH는 엔지니어링 PVC 혼합물에 비해 내유성/마모성이 일부 희생되었습니다. 구리 코어 PVC 절연 및 외장 케이블을 지정할 때 프로젝트에 IEC 60332-1/3 또는 UL 1581 수직 트레이 테스트와 같은 화염 테스트가 필요한지 여부를 명확히 하십시오. 각 테스트는 서로 다른 화재 동작을 목표로 합니다.

특별한 외장을 고집해야 할 때

• 대중 교통, 터널 또는 밀폐된 공간: LSZH가 필요하거나 저연 PVC 테스트를 거쳤습니다.
• 실외 설치: UV 안정화 및 비바람에 견디는 PVC 혼합물 또는 추가 TPU/PE 재킷을 사용하십시오.
• 석유가 풍부한 산업 지역: 연화 및 팽창을 방지하려면 내유성 PVC 또는 탄성 중합체 외부 재킷을 선택하십시오.

EMI 제어를 위한 차폐 방법: 호일, 브레이드 및 복합 구조

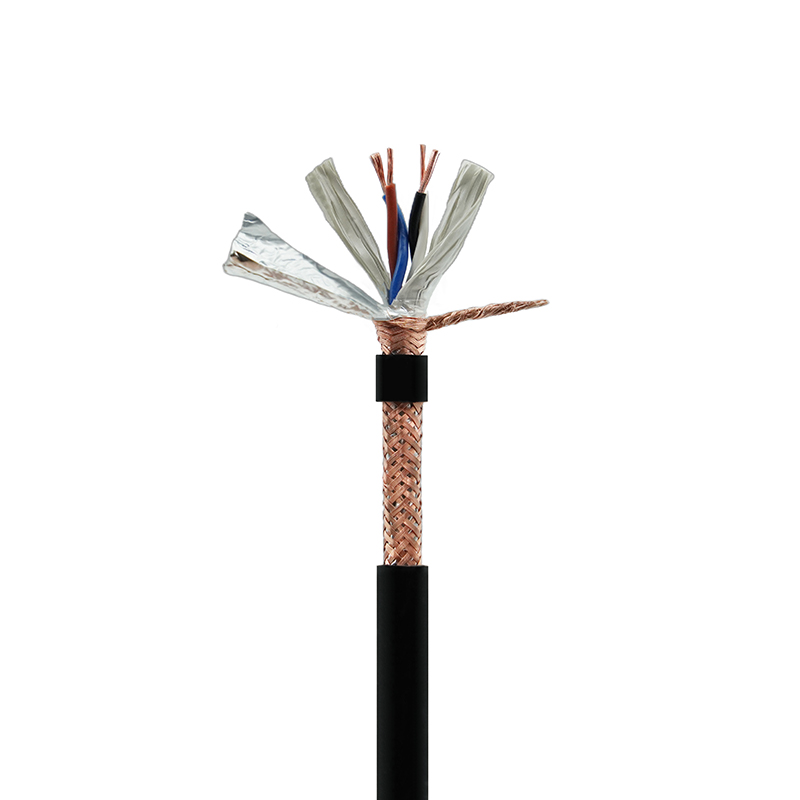

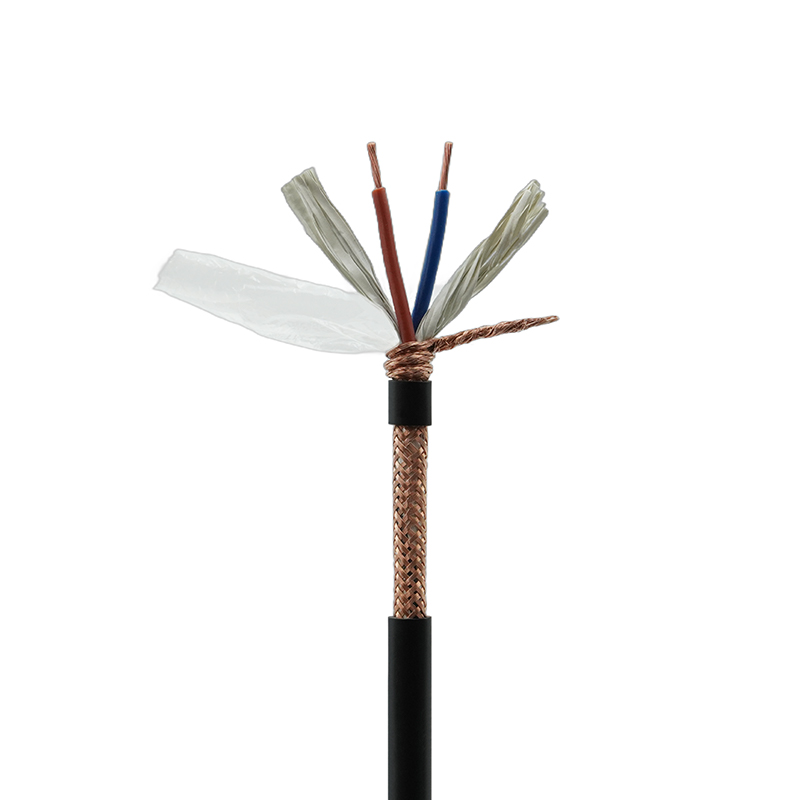

쉴드 선택은 적용 범위, 유연성 및 접지 방식의 균형을 맞춰야 합니다. 포일(알루미늄/폴리에스테르)은 100% 커버리지를 제공하고 고주파수에 탁월하지만 기계적으로 취약하고 움직이는 케이블에 단독으로 사용할 경우 굴곡 수명이 단축됩니다. 브레이드 쉴드(주석 도금 구리)는 기계적 견고성과 우수한 저주파 성능을 제공하지만 일반적인 적용 범위는 60~95%입니다. 적용 범위가 높을수록 강성이 증가합니다. 결합된 포일 브레이드(포일 언더브레이드)는 적절한 유연성을 유지하면서 최고의 광대역 보호 기능을 제공합니다.

차폐 종단 및 접지 관행

올바른 차폐 종단은 차폐 이점을 유지합니다. 접지 루프를 피하기 위해 신호 라인의 한쪽 끝을 종단합니다. 전원 또는 긴 케이블의 경우 제어된 접지와 함께 양쪽 끝의 본딩 실드가 필요할 수 있습니다. 낮은 임피던스 연결에는 압축 또는 납땜된 드레인 와이어를 사용하십시오. 압착된 기계적 종단은 일반적이지만 연속성 및 당김 테스트를 통해 확인해야 합니다. 커넥터 하우징을 통해 라우팅할 때 금속 백셸 또는 전용 쉴드 클램프를 사용하여 쉴드 연속성을 유지하여 복사 방출을 최소화하십시오.

설치 방법: 굽힘 반경, 클램핑 및 스트레인 릴리프

설치 실수는 조기 케이블 고장의 빈번한 원인입니다. 구리 코어 PVC 절연 케이블의 경우 케이블 구성에 따른 최소 굽힘 반경 규칙을 준수하십시오(유연한 케이블은 동적 사용을 위해 케이블 직경의 4배를 지정하는 경우가 많으며 정적 설치에서는 8배가 허용될 수 있음). 과도한 클램핑 압력은 절연체를 변형시키고 피로가 집중되는 핫스팟 지점을 생성할 수 있습니다. 적절한 크기의 글랜드 입구를 사용하고, 보호 패드가 있는 나사 클램프를 설정하고, 움직임이 발생하는 곳에 서비스 루프를 제공하십시오.

• 항상 제조업체가 지정한 동적 굽힘 반경을 따르십시오. 확실하지 않은 경우 반경을 줄이기보다는 늘리십시오.
• 진입점의 날카로운 모서리를 피하십시오. 마찰을 방지하려면 고리나 둥근 플랜지를 사용하십시오.
• 에 대한 moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

테스트, 추적성 및 인증: 평판이 좋은 공급업체로부터 기대할 수 있는 것

신뢰할 수 있는 케이블 공급업체는 도체 저항, 고전위(고전위) 테스트, 절연 저항, 차폐 연속성, 해당하는 경우 플렉스 수명에 대한 기계적 테스트 등 문서화된 공장 테스트를 제공합니다. 추적성(로트 번호, 재료 인증서) 및 CCC, UL, ISO9001, CE와 같은 제3자 인증은 프로세스 제어 및 규정 준수의 중요한 신호입니다. 맞춤형 빌드의 경우 애플리케이션의 전기적 및 기계적 스트레스를 반영하는 공장 테스트 보고서와 주문 제작 테스트 계획을 요청하세요.

차폐된 유연한 케이블에 대한 권장 공장 테스트

• DC 저항 및 도체 연속성 - 게이지 및 연선을 확인합니다.
• 절연 무결성을 확인하기 위해 도체와 차폐/접지 사이의 내전압 테스트.
• 해당되는 경우 차폐 연속성 및 적용 범위 확인(시각적 전기) 및 브레이드 적용 범위 측정.
• 동적 케이블의 플렉스 수명 샘플링과 플렉스 후 전기 점검을 통해 깨진 필라멘트를 포착합니다.

제조업체로서 저는 Junshuai가 사내 실험실에서 이러한 주요 테스트를 실행하고 요청 시 인증 사본을 제공할 수 있도록 보장합니다. CCC, UL, ISO9001 및 CE 자격 증명과 결합된 당사의 고급 생산 및 테스트 장비를 통해 케이블을 까다로운 사양에 맞게 조정하고 검증할 수 있습니다.

특수 애플리케이션에 대한 사용자 정의 고려 사항

프로젝트가 표준 카탈로그 항목 이상으로 진행되는 경우 실용적인 사용자 정의 지점에는 변경된 도체 야금(저잡음을 위한 무산소 구리), 단순화된 현장 식별을 위한 색상 또는 번호가 매겨진 내부 재킷, 공유 차폐와 전원 및 신호 쌍을 결합한 하이브리드 구조, 내화학성을 위한 맞춤형 외부 재킷이 포함됩니다. 각 변경 사항은 기계, 전기 및 EMC 동작에 영향을 미치므로 제어된 설계 검증 계획이 필수적입니다.

맞춤형 실행을 주문하기 전에 정의해야 할 질문

• 케이블이 고정되어 있습니까, 가끔 구부러지나요, 아니면 연속적으로 움직입니까?
• 환경 노출(기름, UV, 화학 물질, 염수 분무)이 있습니까?
• 주파수 대역 전반에 걸쳐 어떤 EMC 감쇠 수준이 필요합니까?
• 규제상의 이유로 추적성, 배치 테스트 또는 맞춤형 라벨링이 필요합니까?

우리는 고객과 직접 협력하여 이러한 질문에 답하고 맞춤형 사양을 생성합니다. 맞춤형이 필요한 경우 PVC 절연 피복 차폐 유연성 케이블 , 귀하의 응용 분야에 맞는 장단점을 안내하고 공장 테스트 문서를 제공해 드릴 수 있습니다.
