시끄러운 VFD 환경을 위한 차폐 전략
VFD는 도체를 따라 방사 및 전도할 수 있는 고주파 스위칭 전압을 생성합니다. 효과적인 차폐는 두 가지 작업을 수행합니다. 즉, 복사 방출을 차단하고 고주파 누설 전류에 대한 낮은 임피던스 복귀 경로를 제공합니다. 실제 설치의 경우 항상 케이블 차폐를 외관상 편조가 아닌 접지 시스템의 활성 부분으로 취급하십시오. 드라이브 끝에서 단단히 종단 처리하고 공통 모드 전압 축적을 최소화하기 위해 장기적으로 패널이나 로컬 접지에서 두 번째 종단을 고려하십시오.
단일 종단 및 양측 종단 차폐 종단
단일 엔드 종단(드라이브 엔드만)은 일반적으로 산업 플랜트에서 중간 길이 실행을 위해 접지 루프 전류를 줄입니다. 양단 종단은 매우 장기간에 걸쳐 복사 방출에 대한 차폐 효과를 향상시키지만 공장 바닥에 소음이 있는 경우 순환 전류가 발생할 수 있습니다. 실제로 사이트 접지를 평가하고 누설 전류를 측정합니다. 높은 접지 루프 흐름을 감지한 경우 모터 캐비닛의 로컬 본딩을 사용하여 드라이브의 단일 종단으로 되돌립니다.

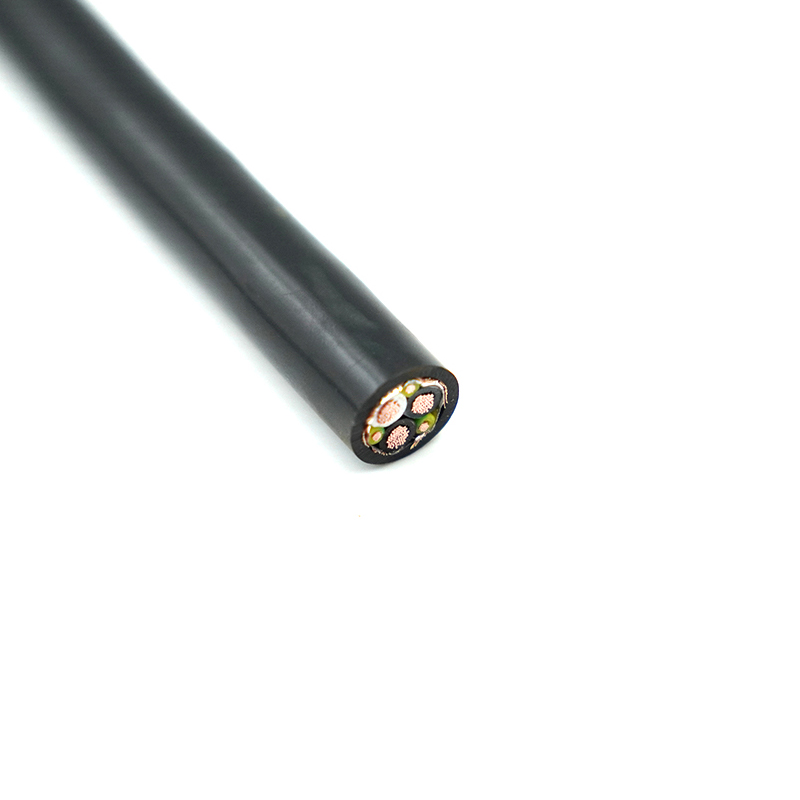

케이블 구성 선택 및 성능에 미치는 영향
도체 재료, 절연 유형 및 차폐 구조는 모두 케이블이 PWM 출력과 함께 작동하는 방식을 변경합니다. 구리 도체가 표준입니다. 그러나 연선 수와 개별 가닥 크기는 더 높은 주파수에서 유연성과 표피/근접 효과에 영향을 미칩니다. 유전 상수와 탄젠트 손실이 낮은 절연은 도체 사이의 용량성 결합을 줄이고 충전 전류를 낮춥니다. 이는 긴 케이블 길이와 출력 필터가 없는 드라이브에 중요합니다.
| 실드형 | 감쇠(HF) | 유연성 | 권장 용도 |
| 알루미늄-마일라 포일 배수구 | 높음(커버력 좋음) | 보통 | HF 감쇠가 중요한 고정 실행 |
| 주석 도금된 구리 편조 | 보통 (depends on coverage %) | 높음 | 유연한 라우팅, 강화된 어셈블리 |
| 호일 브레이드 조합 | 높음est | 보통 | 중요한 EMI 환경 및 장기적 실행 |

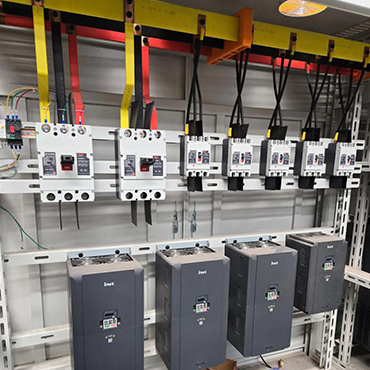

장기간의 설치 모범 사례 VFD 케이블 달린다
- 민감한 제어/통신 케이블과의 물리적 분리를 유지하십시오. 분리가 불가능할 경우 배선하십시오. 가변 주파수 드라이브 케이블 별도의 도관에 설치하거나 접지된 금속 분리 장치를 사용하십시오.
- 드라이브 근처에 여분의 케이블을 감아 두지 마십시오. 코일은 인덕턴스를 증가시키고 모터 단자에 과전압 반사를 일으킬 수 있습니다.
- 제조업체가 지정한 굽힘 반경을 준수하십시오. 꽉 구부리면 차폐 연속성이 손상되고 유전 응력이 증가하여 반복 응력 하에서 수명이 단축될 수 있습니다.
- 순환 전류를 모니터링하면서 매우 긴 금속 케이블 트레이에 대한 중간 접지 지점을 구현합니다. 정상 상태 고장 전류뿐만 아니라 고주파 전류에 적합한 크기의 본딩 점퍼를 사용하십시오.
중요한 전기적 특성(및 문제 완화 방법)
정전 용량, 충전 전류 및 모터 가열
케이블-도체 및 도체-차폐 용량은 VFD가 전환될 때 충전 전류를 생성합니다. 충전 전류는 모터에 추가 손실을 일으키고 구동 전류 판독값을 증가시킵니다. 장기간 사용하려면 미터당 정전 용량이 더 낮은 케이블을 선택하거나 드라이브에 dV/dt 필터 또는 정현파 출력 필터를 설치하여 dv/dt 스위칭을 줄이고 모터에 대한 충전 전류를 낮추십시오.
모터 단자의 반사, 케이블 임피던스 및 과전압
고속 PWM 에지는 케이블을 전송선으로 간주합니다. 드라이브 출력 임피던스와 케이블 특성 임피던스 간의 불일치로 인해 모터에서 일시적인 과전압으로 나타나는 전압 반사가 발생합니다. 솔루션에는 dV/dt(스너버, 필터) 제어, 적절한 임피던스의 케이블 사용, 드라이브에 권장되는 제한 내에서 케이블 길이 유지 등이 포함됩니다(드라이브 문서 참조). 고전압 또는 장거리 실행의 경우 출력 리액터는 반사를 줄이는 데도 도움이 될 수 있습니다.
커넥터 종단, 갑옷 및 기계적 보호
차폐 종단 품질은 EMC 성능에 직접적인 영향을 미칩니다. 가능한 경우 연속 360° 차폐 접점을 사용하고 드레인 도체 또는 브레이드를 납땜하거나 압착하여 낮은 임피던스를 유지하도록 하십시오. 갑옷이 있는 경우(강선 또는 테이프) 현장 접지 방식에 따라 갑옷을 한쪽 또는 양쪽 지점에서 접지에 결합합니다. 쉴드 또는 도체가 빠지는 것을 방지하려면 적절한 스트레인 릴리프를 사용하십시오. 기계적 고장은 종종 간헐적인 전기적 고장으로 가장됩니다.
테스트, 인증 및 이것이 중요한 이유
테스트(임피던스, 커패시턴스, 고전위, 차폐 연속성 및 EMC 방출 테스트)를 통해 검증된 성능은 VFD 설치에서 케이블이 예상대로 작동하도록 보장합니다. UL 및 CE와 같은 인증은 인정된 안전 및 EMC 표준을 준수함을 나타내며, 강력한 ISO9001 품질 시스템은 생산 배치 전체에서 일관성을 유지하는 데 도움이 됩니다. 우리는 제조합니다 차폐 VFD 케이블 등급을 보유하고 있으며 당사 공장은 CCC, UL, ISO9001 및 CE 인증을 보유하고 있습니다. 이를 통해 프로젝트에서 요구할 때 추적 가능한 테스트 기록으로 맞춤형 빌드를 지원할 수 있습니다.
일반적인 오류 모드 및 현장 문제 해결 체크리스트
- 간헐적인 트립: 쉴드 종단 및 연속성을 확인합니다. 불량한 결합으로 인해 EMI가 제어 회로에 결합되어 불필요한 트립이 발생합니다.
- 높은 모터 베어링 전류: 샤프트 접지 조치를 확인하고, 케이블 실드 연결을 검사하고, 적절한 경우 샤프트 접지 링 또는 절연 베어링 설치를 고려하십시오.
- 모터 과열: 충전 전류를 측정하고 모터 가열 곡선과 비교합니다. 충전이 기여하는 경우 스위칭 주파수를 낮추거나 필터를 장착합니다.
- 심각한 EMI 불만사항: 근거리 프로브를 사용하여 현장 조사를 수행하고, 차폐 범위(% 편조)를 검토하고, 포일 브레이드 복합 차폐로 업그레이드하거나 모터 케이블에 페라이트 코어를 추가하는 것을 고려하십시오.
원하시면 귀하의 응용 분야에 맞는 맞춤형 케이블 구성 권장 사항(도체 연선, 차폐 유형, 재킷 화합물)을 제공할 수 있습니다. 맞춤형으로 설계하고 생산합니다. VFD 차폐 모터 케이블 요청 시 테스트 보고서와 인증서를 제공할 수 있습니다. 신뢰성과 EMC 성능이 중요한 경우 인증된 제조업체가 특별히 제작한 케이블을 사용하면 시운전 시간과 장기적인 유지 관리 문제를 줄일 수 있습니다.
