산업용 가스 및 내유성 쌍 케이블링: 실용적인 선택 가이드

석유 및 가스 작업으로 인해 케이블 연결이 쉬운 경우는 거의 없습니다. 페어 케이블은 단순해 보일 수 있지만 정유소, 시추 현장 또는 연료 터미널 주변에서는 탄화수소 접촉, 열 순환, 진동, 세척 및 때로는 지속적인 움직임을 견뎌야 합니다. 산업용 가스 및 내유성 쌍 케이블링은 일반 연선 케이블이 너무 일찍 부드러워지거나, 부풀어 오르거나, 갈라지거나, 신호 품질이 손실될 때 실용적인 대답입니다. 유용한 질문은 단순히 “내유성이 있습니까?”가 아닙니다. 그러나 "어떤 오일, 어떤 온도에서, 얼마나 오랫동안, 어떤 기계적 조건에서?"

산업용 가스 및 내유성 쌍 케이블링의 실제 특징

페어 케이블링은 함께 꼬인 두 개의 절연 도체를 사용하여 신호를 전달합니다. 산업 현장에서 해당 신호는 RS-485, 계측, 제어 데이터, 이더넷 또는 낮은 수준의 센서 연결일 수 있습니다. 쌍 구조는 공통 모드 잡음을 제거하는 데 도움이 되지만 그 자체만으로는 케이블이 석유 및 가스 서비스에 적합하지 않습니다. 저항은 도체 연선, 절연재, 필러, 테이프, 실드, 내부 피복 및 외부 재킷 등 전체 구조에서 발생합니다.

이러한 환경용으로 판매되는 케이블은 상품이 아닌 엔지니어링 어셈블리로 취급되어야 합니다. 재킷은 만나는 특정 유체에 저항해야 합니다. 절연체는 전기적 특성을 유지해야 합니다. 쉴드는 구부리고 종료한 후에도 유효한 상태를 유지해야 합니다. 그리고 케이블은 트레이에 고정하든, 도관을 통해 잡아당기든, 움직이는 기계에서 구부리든 설치 방법에 적합해야 합니다.

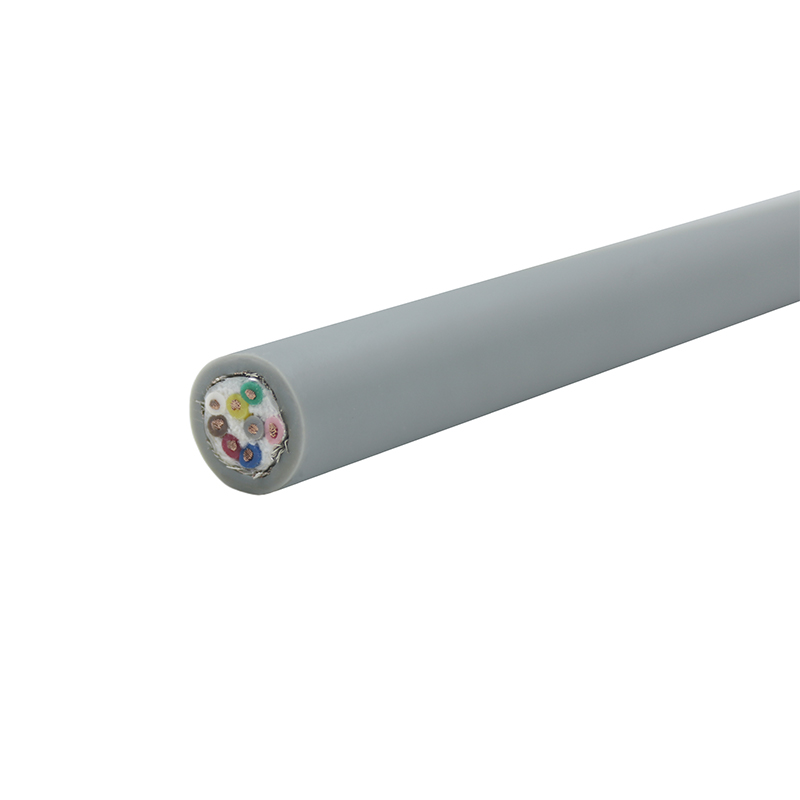

LIYCY-TP 유연한 차폐 연선 데이터 케이블 정밀 신호 링크용으로 제작된 산업용 등급 차폐 연선 케이블. 까다로운 환경을 위한 재킷 어셈블리를 검토할 때 관련이 있습니다. 제품보기 →

석유 및 가스 환경이 일반 쌍 케이블을 처벌하는 이유

탄화수소는 모두 동일하지 않습니다. 디젤, 유압유, 윤활유, 원유, 글리콜, 메탄올, 시추 유체 및 세척용 화학 물질은 다양한 방식으로 폴리머를 공격할 수 있습니다. 일부는 볼륨 팽창을 유발합니다. 일부는 가소제를 추출하여 재킷을 단단하고 부서지기 쉬운 상태로 둡니다. 다른 것들은 표면을 부드럽게 하고, 내마모성을 줄이거나, 커넥터와 글랜드에 영향을 미칠 만큼 치수를 변경합니다. 스플래시 테스트를 통과한 재킷은 장기간 담그거나 고온에 반복적으로 노출되면 파손될 수 있습니다.

열은 화학적 공격을 더 빠르게 만듭니다. 차가운 경우 일부 재료는 단단해지고 부서지기 쉽습니다. UV 노출은 야외 재킷을 노화시킵니다. 염수와 습기는 실드, 배수구 및 종단 부분의 부식을 유발합니다. 기계적 응력은 진동, 압력 세척, 케이블 트레이 마모, 엄격한 굽힘 반경 및 지속적인 굴곡과 같은 또 다른 계층을 추가합니다. 위험 지역에서는 케이블이 글랜드, 배리어, 밀봉 배열을 포함한 설치 설계에 맞아야 합니다. 케이블 자체는 "방폭형"이 아닙니다. 이는 호환 시스템의 일부입니다.

차이를 만드는 재킷 및 단열재

폴리우레탄(PUR)은 오일, 마모 및 반복적인 움직임에 노출되는 유연한 산업용 쌍 케이블에 적합한 경우가 많습니다. 이는 우수한 내유성과 견고한 기계적 동작을 제공하므로 드래그 체인, 로봇 공학 및 세척 응용 분야에 사용됩니다. 이는 보편적이지 않습니다. 뜨거운 물과 증기 노출을 확인해야 하며 일부 제제는 다른 제제와 다르게 작용합니다. 예를 들어 PUR 피복 차폐 연선 이더넷 케이블은 신호 무결성과 재킷 견고성이 모두 중요한 기름이 많은 자동화 영역에 적합할 수 있습니다.

TPU-CAT6-STP PUR 외장 카테고리 6 차폐 케이블 마모가 심한 산업 및 실외 환경의 기가비트 링크용 PUR 피복 카테고리 6 차폐 연선 케이블; 재킷 인성이 중요한 경우에 적합합니다. 제품보기 →

내유성, 내열성, 옥외 내구성이 필요한 곳에는 니트릴 고무, 폴리클로로프렌 등의 고무 화합물이 널리 사용됩니다. PUR보다 무겁고 유연성이 떨어지는 경향이 있으므로 고주기 드래그 체인 사용보다 고정 또는 가끔 유연한 경로에 더 적합합니다. 폴리에틸렌은 습기와 많은 화학 물질에 잘 저항하지만 더 단단하고 움직임이 덜 관대합니다. PVC는 경제적이고 난연성이지만 내유성은 제형에 따라 크게 다르므로 "PVC 재킷"만으로는 거의 알 수 없습니다. FEP와 PTFE는 내화학성이나 고온이 비용을 정당화하는 곳에 나타납니다.

단열재 선택도 그만큼 중요합니다. PE, PP, FEP 및 XLPE는 각각 서로 다른 전기 및 열 요구 사항을 충족할 수 있습니다. 페어 케이블링의 경우 커패시턴스, 임피던스 및 페어 불균형이 신호 품질에 영향을 미칩니다. 두꺼운 내유성 재킷은 열악한 쌍 기하학을 보완할 수 없습니다.

차폐, 페어링 및 신호 무결성

석유 및 가스 현장은 전기적으로 잡음이 많습니다. 모터, 드라이브, 용접 장비, 라디오 및 배전은 모두 잡음을 신호 쌍으로 결합할 수 있습니다. 호일 실드는 높은 적용 범위를 제공하며 소형 구조에 적합합니다. 편조 쉴드는 구부러짐과 기계적 손상에 더 잘 저항합니다. 많은 산업용 쌍 케이블은 두 가지를 모두 결합합니다. 개별 쌍 차폐는 혼선을 줄이는 반면 전체 차폐는 외부 간섭을 처리합니다.

실드는 올바르게 종료된 경우에만 작동합니다. 떠 있는 배수선, 잘못된 지점에 접지된 차폐 또는 360도 결합이 불량한 커넥터로 인해 양호한 케이블이 간헐적인 결함의 원인이 될 수 있습니다. 위험 지역에서는 차폐 및 배수 종단도 접지 및 절연 설계에 맞아야 합니다. 더 많은 차폐가 항상 더 좋다고 가정하지 마십시오. 소음 문제, 쌍 유형 및 사용 가능한 공간에 맞는 쉴드를 선택하십시오.

실용적인 선택 체크리스트

선택은 카탈로그 헤드라인이 아닌 노출부터 시작되어야 합니다. 아래 표는 공급업체가 주장하는 것과 애플리케이션에 실제로 필요한 것을 비교하는 간략한 방법입니다.

서비스 수명을 결정하는 설치 및 유지 관리 세부 사항

좋은 케이블이라도 설치 시 실패할 수 있습니다. 굽힘 반경을 준수하십시오. 쌍의 기하학적 구조를 짓누르는 꽉 조이는 케이블 타이를 피하십시오. 긴 수직 실행을 지원합니다. 가능한 경우 신호 쌍을 전원 케이블과 분리하고 차폐 및 접지 설계를 따르십시오. 세척 구역에서는 글랜드와 종단이 재킷 재료와 호환되는지, 응력 집중이 발생하지 않는지 확인하십시오.

경로가 이동하는 경우 해당 동작에 맞게 설계되고 테스트된 케이블을 사용하십시오. 예를 들어, 고굴곡 차폐 연선 드래그 체인 케이블은 간헐적인 조정보다는 반복적인 굴곡을 위해 제작되었습니다. 고정 트레이 실행의 경우 더 견고한 고무 또는 PUR 재킷이 여전히 올바른 선택일 수 있지만 플렉스 수명이 제한 요소가 될 필요는 없습니다. 유지보수 중에는 재킷 부풀어오름, 균열, 편평화, 실드 부식 및 느슨한 종단이 있는지 검사하십시오. 화학 물질에 노출된 후 모양이나 경도가 변경된 케이블을 교체하십시오. 이미 안전 마진의 일부를 잃었습니다.

TRVVSP 하이플렉스 차폐 연선 드래그 체인 케이블 이동 경로에서 고속 신호 및 전력 전송을 위한 차폐 연선 드래그 체인 케이블; 반복적인 굴곡이 설치의 일부인지 검사하십시오. 제품보기 →

요청해야 할 품질 검사 및 문서

재료 이름 이상의 것을 요청하십시오. 유용한 증거에는 오일 침지 테스트 조건, 노출 전후의 인장 및 연신율 결과, 부피 팽창, 저온 굽힘 성능, 화염 거동, 차폐 연속성, 도체 저항 및 전압 내성이 포함됩니다. 데이터 쌍의 경우 정전 용량 및 임피던스 데이터는 케이블이 의도한 신호를 지원하는지 확인하는 데 도움이 됩니다. 이동 응용 분야의 경우 굴곡 테스트 조건은 일반적인 "높은 굴곡" 설명보다 더 중요합니다.

배치 추적성, 재킷 마킹 및 테스트된 온도 범위에 대한 명확한 설명도 실용적인 구매 포인트입니다. 공급업체가 케이블 테스트 방법을 설명할 수 없거나 재킷을 실제 유체 목록과 일치시킬 수 없는 경우 계속 질문하십시오. 우리의 실험실 및 테스트 리소스 사양이 확정되기 전에 검토할 가치가 있는 세부 사항입니다.

용도에 맞게 케이블 맞추기

• 해양 플랫폼 및 드릴 바닥: 염수, 오일, 진동, UV 및 위험 지역 설치 방법.
• 정유소 및 석유화학 플랜트: 열, 탄화수소, EMI 및 국지적 굴곡이 혼합된 장기간의 고정 작동.
• 탱크 팜 및 연료 터미널: 실외 노후화, 연료 접촉, 증기 밀봉 및 긴 케이블 경로.
• 파이프라인 및 압축기 스테이션: 광범위한 온도 변동, 진동 및 계측 신호 무결성.
• 유류 플랜트의 기계 및 자동화: 냉각수, 유압 오일, 반복 굴곡 및 마모.

동일한 케이블 등급으로 모든 문제가 해결될 것으로 기대해서는 안 됩니다. 뜨거운 정유소의 고정 계기 쌍과 기름이 많은 기계의 움직이는 쌍 케이블은 둘 다 "내유성"이라고 할 수 있지만 디자인이 다릅니다. 좋은 선택은 이러한 임무를 초기에 분리한 다음 재킷, 쉴드, 쌍 구성 및 경로 승인을 일치시킵니다.

사양을 하나로 모으기

산업용 가스 및 내유성 페어 케이블링은 신뢰성에 큰 영향을 미치는 세부 항목입니다. 유체 목록 및 온도부터 시작한 다음 전기 성능, 차폐, 기계적 움직임, 위험 지역 요구 사항 및 문서를 통해 작업합니다. 경로가 고정된 경우 화학적 및 열 저항성을 우선시하십시오. 움직이는 곳에 동일한 리뷰에 굴곡 수명과 내마모성을 추가하세요. 이 순서는 사양을 정직하게 유지하고 실제 고장 모드를 해결하지 않는 재킷 기능에 대한 비용을 지불하는 것을 방지합니다.

특정 정유소, 터미널, 스키드 또는 해양 패키지용으로 케이블을 좁히는 경우, 우리 팀에 얘기해 유체 노출, 경로 및 신호 세부정보가 포함됩니다. 짧고 명확한 애플리케이션 노트는 일반적으로 일반적인 "내유성" 주장의 긴 목록보다 더 많은 시간을 절약합니다.
